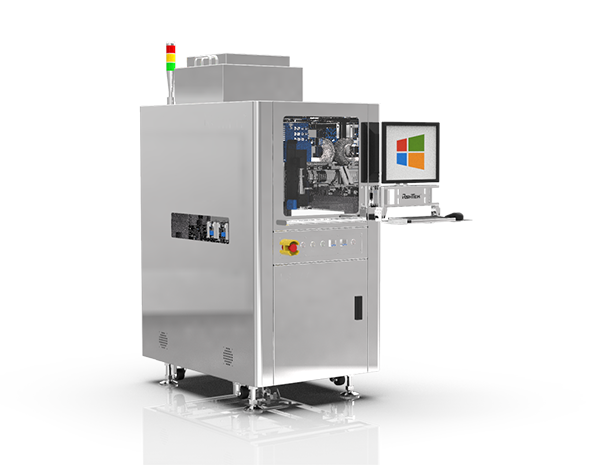

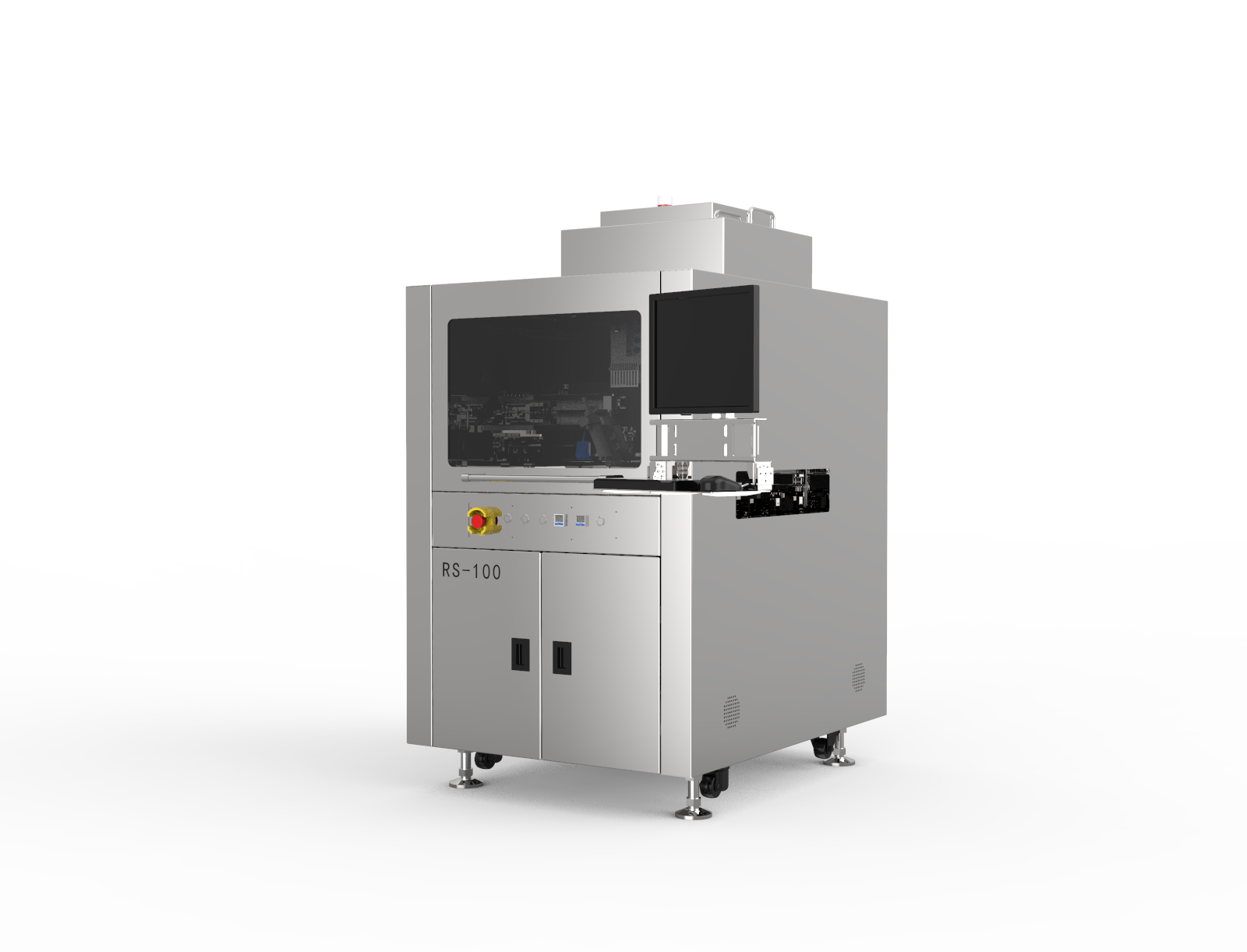

RS-100是一款基于RDL First WLP 行業點膠需求開發的，集晶圓自動上下料功能的噴膠系統。該系統集晶圓自動上下料與晶圓級噴膠功能于一體，可全自動實現晶圓搬運、對位、預熱、作業加熱、噴膠、散熱等功能。配置AMHS自動上下貨機器人接口，匹配信息化管理要求與無人化管理趨勢，點膠區域達到 550mmx510mm。
核心優勢
良率提升：工作機位作業前后檢測，末站專業檢測，實現多重防呆。嚴格溫控：在晶圓流轉與作業全過程中對溫度進行管控并自動校正，滿足CUF工藝需求。

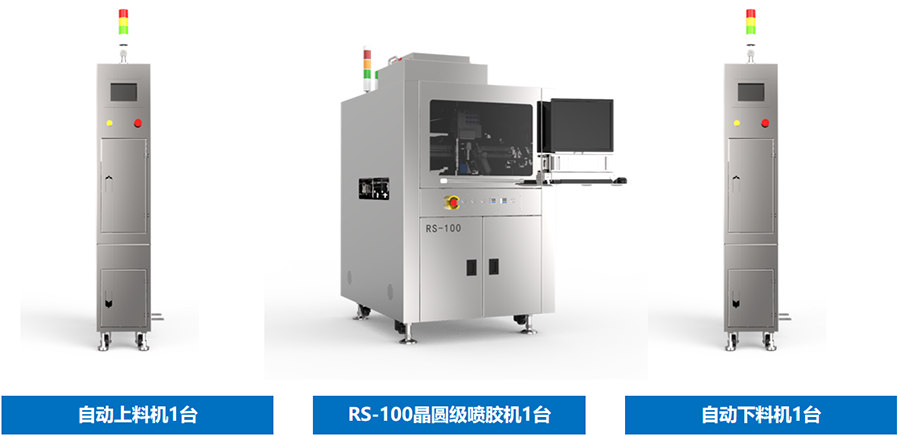

系統組成
RS-100 | 基本參數 |
外形尺寸 mm | 960×1240×1467（W*D*H） |
重量 kg | 標準機：900 |
用電需求 | 電壓220V，50HZ，電流16A |
氣壓需求MPa | 最小氣壓0.6 |
設備功耗W | ≦2500 |
有效行程 mm | X550*Y510 |
軌道高度mm | 900±30 |
軌道承重（含載具）Kg | 4.5 |
最大基板厚度 mm | 5.5 |
軸數 | X、Y、Z |
驅動方式 | X/Y/Z軸采用伺服馬達+精密滾珠絲桿 |
定位精度 | ±15um(X\Y)；±15um(Z) |
重復精度 | ±10um(X\Y)；±10um(Z) |
最大速度mm/s | 1000(X/Y)；300(Z) |
最大加速度 | 1g(X/Y)；0.3g（Z） |
視覺定位系統 | 工業CCD |
計算機及軟件 | Windows 系統開發下軟件 |
