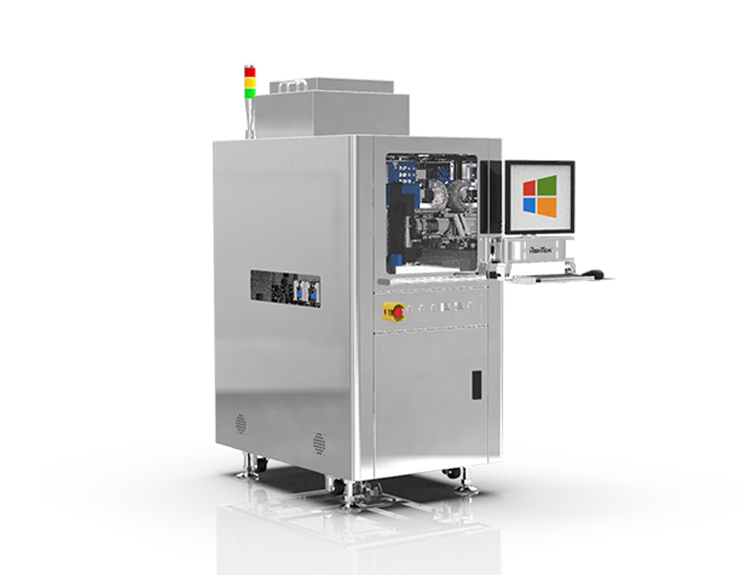

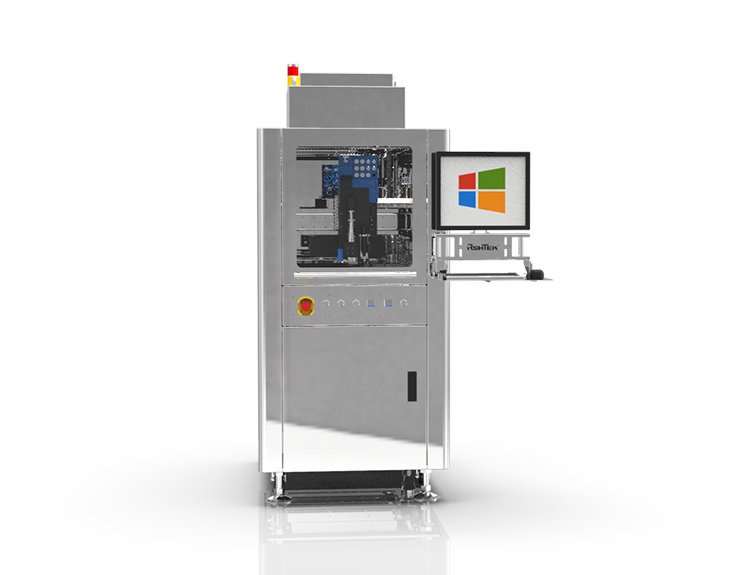

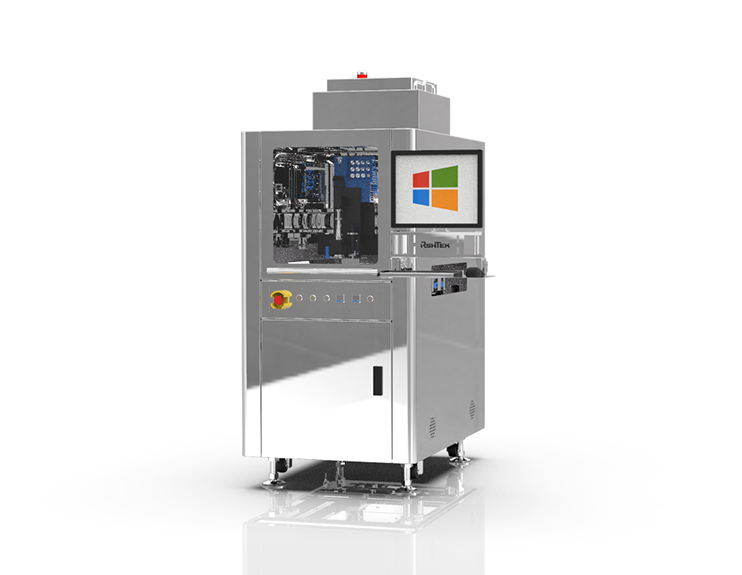

睿斯合點膠針對半導體行業的精密點膠需求，研發出大理石機架+直線電機點膠機，精度可達1um，速度可達1.5m/s，百級防塵，打造無塵工作環境。
半導體點膠機LS-77核心優勢
高速運行，高速點膠，最大速度可達1.5m/s(X/Y)，最大加速度1.5g（X/Y）。
高精度，大理石平臺結構精密質地均勻，穩定性好，強度大、硬度高，耐磨性好，能在重負荷及一般溫度下保持穩定。直線電機加速度大，因?yàn)橄擞绊懢鹊闹虚g環節，系統的精度更高。
百級防塵，配置防塵部件及線纜，氣體過濾等，打造無塵工作環境，專用于環保車間。ESD防靜電設計（符合IEC61340、ANSI/ESDS20.20標準) ； 防震動（礦物質框架，具有良好吸震性，有效減少高速運動帶來的沖擊）。
適用行業
符合半導體行業高精高速的點膠工藝需求。
LS-77 | 基本參數 |

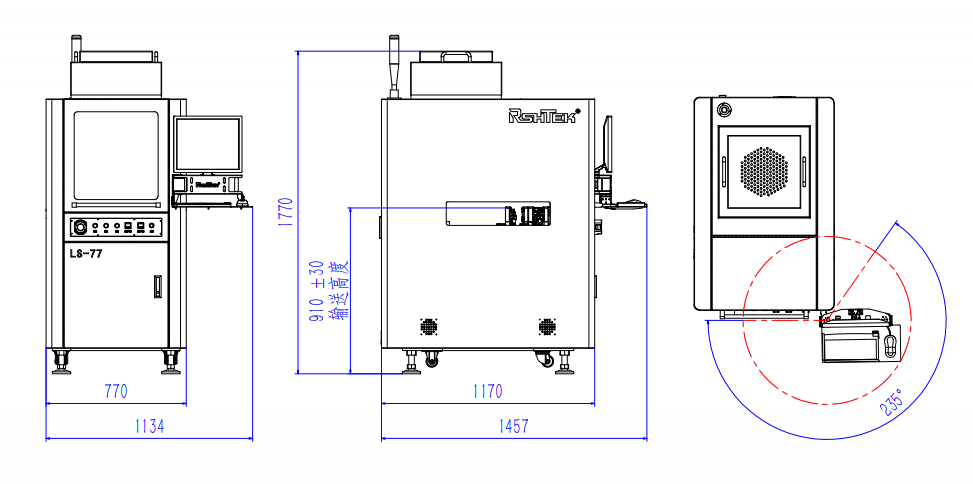

尺寸 mm | 770×1170×1770（W*D*H） |
重量 kg | 標準機：980 |
用電需求 | 電壓220V，50HZ，電流16A |
氣壓需求MPa | 最小氣壓0.6 |
設備功耗W | ≦3200 |
有效行程 mm | X410*Y475（單閥單軌）；X410*Y400（單閥雙軌） X350*Y475（雙閥單軌）；X350*Y400（雙閥雙軌) |
軌道高度mm | 910±30 |
軌道承重（含載具）Kg | 4.5 |
最大基板厚度 mm | 5.5 |
軸數 | X、Y、Z |
驅動方式 | 直線電機+精密導軌 |
定位精度 | ±2um(X\Y)；±2um(Z) |
重復精度 | ±1um(X\Y)；±1um(Z) |
最大速度 | 1.5m/s(X/Y)； |
最大加速度 | 1.5g(X/Y)； |
視覺定位系統 | 工業CCD |
計算機及軟件 | Windows 系統開發下軟件 |
