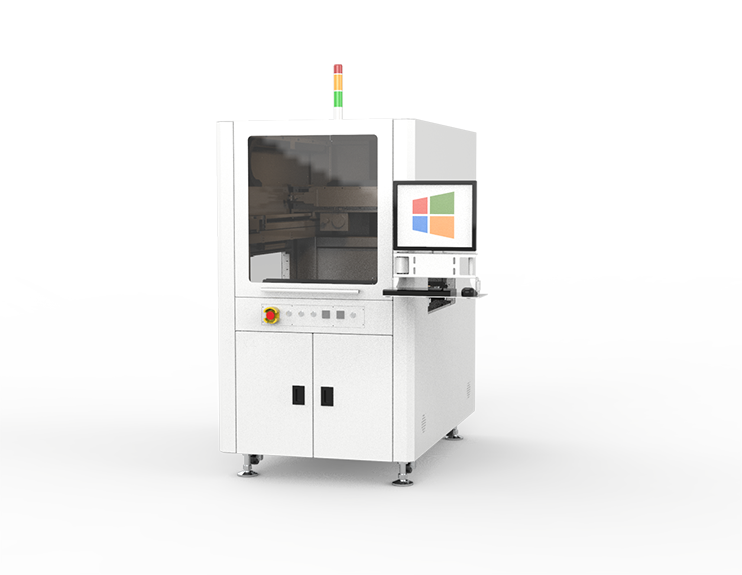

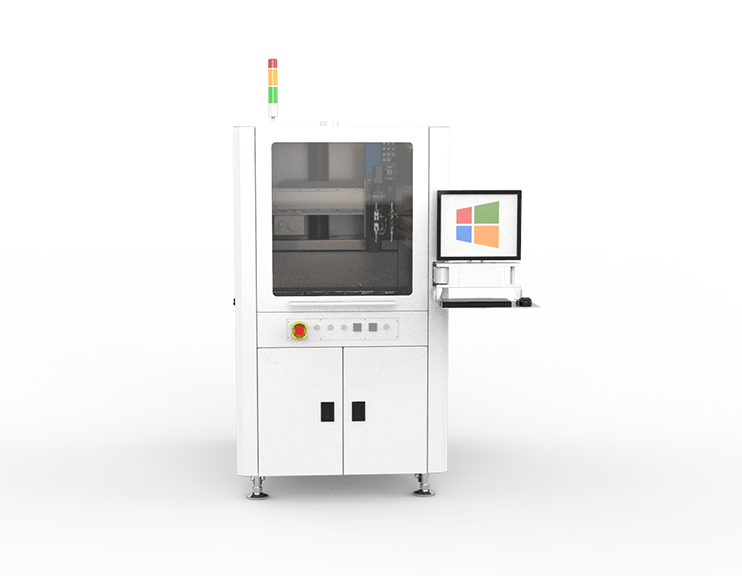

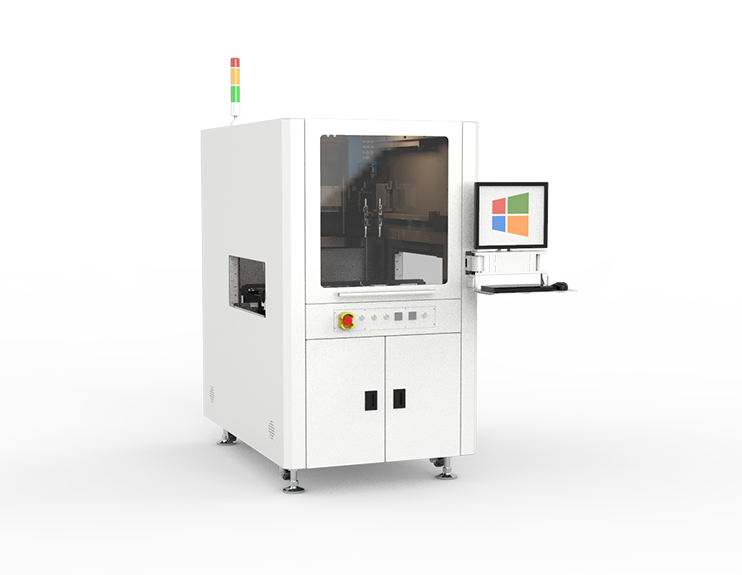

精密涂覆設備標準機RC-960，應用于高品質高效率的批量涂覆生產，廣泛應用于精密三防涂覆應用，尤其在新能源汽車電子上，應用廣泛。

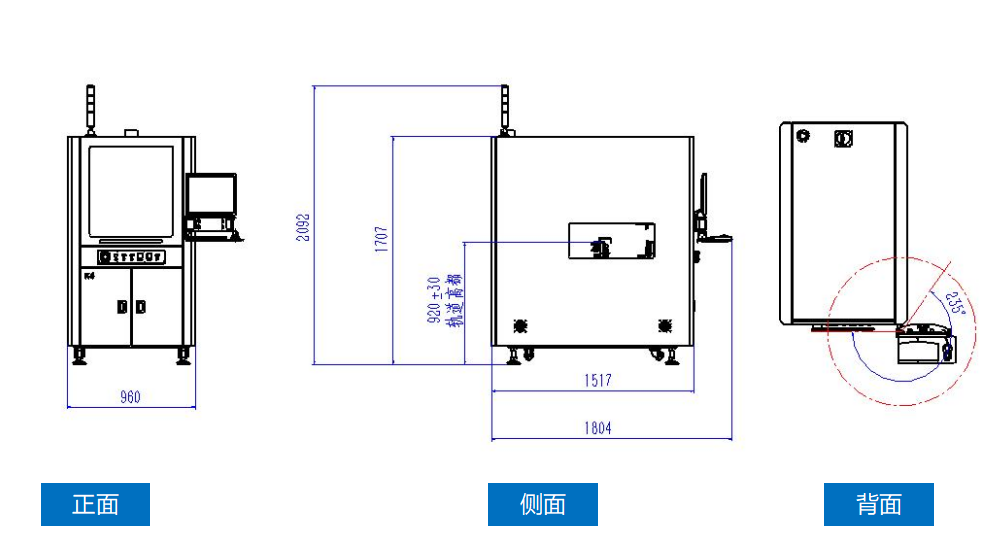

設備尺寸（單位mm）
優勢特點
1.靈活的多軸控制，可實現復雜的PCB板的高難度噴涂；
2.工作中無需中斷可改變噴涂模式，效率大幅度提升；
3.強大的工藝控制能力確保涂覆高質量和一致性；
4.二維碼、條形碼掃描，程序自動調節與防呆；
5.適用于多行業涂覆應用，多拼版，高產能需求，制程工藝多樣的大面積選擇性涂覆工藝；6.多種閥體配置，多樣閥體排列，適應多樣拼版生產需求；
7.設備自帶噴涂效果檢測功能，可人工實時檢測噴涂品質；
類型 | 規格 | 詳情 |
涂敷參數 | 涂敷行程 | X500mm*Y560mm |
元件最大高度 | 上100mm；下100mm | |
PCB邊緣空間 | 3mm | |
單次涂敷寬度 | 5-15mm | |
傳送系統 | 工作方向 | 左→右；右→左 |
輸送高度 | 上1080±30mm；下530±30mm | |
輸送速度 | 50-300mm/s | |
調幅方式 | 自動調節 | |
運動系統 | 輸送軌道 | 專用輸送軌道 + 碳鋼鏈條 |
最大移動速度 | 800mm/s | |
重復精度 | ±0.01mm | |
設備廠區要求 | 外形尺寸 mm | 960x1804x1707 （L*W*H） |
設備重量 | 800kg | |
設備氣壓 | ≥0.6MPa | |
排風量要求 | 9m3/min | |
設備電源 | 電壓220V，50HZ，電流10A | |
設備總功率 | ≤2200W | |
控制及操作系統 | 控制方式 | 伺服電機+精密滾珠絲桿 |
運行軟件 | win7/win10 | |
編程方式 | PC | |
通訊端口 | SMEMA 接頭 |
